| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 美國GENTEC | 雙側式氣體匯流排 | AM1600700 | 洽詢 | 洽詢 |
產品特點
雙側式氣體匯流排的設計采用主供氣瓶組和備用氣瓶組雙氣源結構，在主供氣瓶組的壓力降低至無法供氣時，關閉主
供氣瓶組閥門，同時打開備用氣瓶組開始供氣。該類型的匯流排通過人工操作實現主供氣源與備用氣源之間的切換。
切換過程存在停止供氣現象。
開放式結構設計
管路系統采用銀焊，可有效防止泄漏
管路端部采用盲塞，可滿足擴展需要
系統設有氣體過濾裝置，可有效過濾氣體中的塵埃
預留壓力開關接口
整個系統經耐壓測試，安全可靠
可靠墻安裝或水平安裝
2.標準配置：
高壓軟管采用36" (914mm) 金屬軟管或36" (914mm) 紫銅管
乙炔、丙烷氣體匯流排在輸出端配置回火防止器FA30PF)
二氧化碳?xì)怏w匯流排配置155CG電加熱減壓器，該匯流排不可使用虹吸式鋼瓶
采用155M-A系列超大流量減壓器
技術指標
|
訂貨號 |
適用氣體 |
最高輸入壓力 |
輸出壓力 |
最大輸出壓力 |
出氣連接 |
高壓軟管規格說明 |
|
AM1600700 |
氧氣 O2 |
15 |
0.07~1.4 |
100 |
3/4" Union (螺紋: Rc 3/4) |
36" 金屬軟管配防逆閥, G5/8"-RH (F) |
|
AM1600701 |
乙炔 C2H2 |
3 |
0.01~0.1 |
20 |
3/4" Union (螺紋: Rc 3/4) |
36" 金屬軟管配回火防止器, 接瓶架 |
|
AM1600702 |
丙烷 C3H8 |
3 |
0.03~0.85 |
30 |
3/4" Union (螺紋: Rc 3/4) |
36" 金屬軟管配防逆閥, M22-1.5LH (M) |
|
AM1600703 |
二氧化碳 CO2 |
15 |
0.03~0.85 |
60 |
3/4" Union (螺紋: Rc 3/4) |
36" 金屬軟管配防逆閥, G5/8"-RH (F) |
|
AM1600704 |
氬氣、氦氣、氮?dú)?SPAN lang=EN-US> Ar,He,N2 |
15 |
0.07~1.4 |
100 |
3/4" Union (螺紋: Rc 3/4) |
36" 金屬軟管配防逆閥, G5/8"-RH (F) |
|
53 |
1 |
2 |
X |
- |
5 |
× |
5 |
- |
1 |
|
雙側式系列 |
布局編號 |
鋼瓶間距 |
適用氣體 |
- |
右側鋼瓶數量 |
|
左側鋼瓶數量 |
- |
安裝方式 |
|
|
1: 標準直線型 |
1: 5" (127 mm) |
X: 氧氣 O2 |
|
1: 1 瓶 |
|
1: 1 瓶 |
|
1: 靠墻安裝 (常規) |
|
|
2: L型 |
2: 10" (254 mm) |
Y: 乙炔 C2H2 |
|
2: 2 瓶 |
|
2: 2 瓶 |
|
2: 水平安裝 |
|
|
3: U型 |
3: 13" (330 mm) |
F: 丙烷 C3H8 |
|
以此類推 |
|
以此類推 |
|
|
|
|
4: 雙邊直線型 |
4: 18" (457 mm) |
C: 二氧化碳 CO2 |
|
|
|
|
|
|
|
|
5: 特殊型 |
|
IN:氬氣、氦氣、氮?dú)?SPAN lang=EN-US> Ar, He, N2 |
|
|
|
|
|
|
|
|
|
|
Q: 空氣 Air |
|
|
|
|
|
|
|
|
|
|
H: 氫氣 H2 |
|
|
|
|
|
|

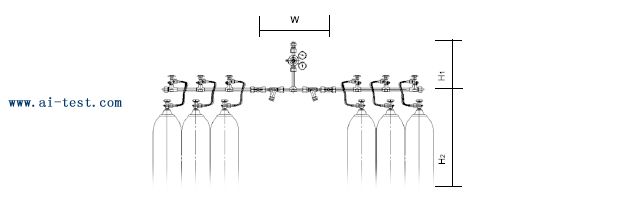

測量特性
|
適用氣體 |
W1 (mm) |
H1 (mm) |
H2 (mm) |
|
氧氣、空氣、氬氣、氦氣、氮?dú)?SPAN lang=EN-US> O2, Air, Ar, He, N2 |
642 |
488 |
1400 |
|
乙炔、丙烷 C2H2, C3H8 |
642 |
662 |
1300 |
|
二氧化碳 CO2 |
642 |
662 |
1400 |
物理特性
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| AM1600700 | 雙側式氣體匯流排：適用氣體：氧氣；最高輸入壓力(MPa)：15；輸出壓力(MPa)： 0.07~1.4；最大輸出壓力(m3/h)：100；出氣連接：3/4" Union (螺紋: Rc 3/4)；高壓軟管規格說明：36" 金屬軟管配防逆閥, G5/8"-RH (F)；品牌：美國GENTEC | 1臺 | 洽詢 | 洽詢 | 備注 | |
| AM1600701 | 雙側式氣體匯流排：適用氣體：乙炔；最高輸入壓力(MPa)：3；輸出壓力(MPa)： 0.01~0.1；最大輸出壓力(m3/h)：20；出氣連接：3/4" Union (螺紋: Rc 3/4)；高壓軟管規格說明：36" 金屬軟管配回火防止器, 接瓶架；品牌：美國GENTEC | 1臺 | 洽詢 | 洽詢 | 備注 | |
| AM1600702 | 雙側式氣體匯流排：適用氣體：丙烷；最高輸入壓力(MPa)：3；輸出壓力(MPa)： 0.03~0.85；最大輸出壓力(m3/h)：30；出氣連接：3/4" Union (螺紋: Rc 3/4)；高壓軟管規格說明：36" 金屬軟管配防逆閥, M22-1.5LH (M)；品牌：美國GENTEC | 1臺 | 洽詢 | 洽詢 | 備注 | |
| AM1600703 | 雙側式氣體匯流排：適用氣體：二氧化碳；最高輸入壓力(MPa)：15；輸出壓力(MPa)： 0.03~0.85；最大輸出壓力(m3/h)：60；出氣連接：3/4" Union (螺紋: Rc 3/4)；高壓軟管規格說明： 36" 金屬軟管配防逆閥, G5/8"-RH (F)；品牌：美國GENTEC | 1臺 | 洽詢 | 洽詢 | 備注 | |
| AM1600704 | 雙側式氣體匯流排：適用氣體：氬氣、氦氣、氮?dú)�；最高輸入壓�?MPa)：15；輸出壓力(MPa)：0.07~1.4；最大輸出壓力(m3/h)：100；出氣連接：3/4" Union (螺紋: Rc 3/4)；高壓軟管規格說明： 36" 金屬軟管配防逆閥, G5/8"-RH (F)；品牌：美國GENTEC | 1臺 | 洽詢 | 洽詢 | 備注 |
