當前位置：產品中心 >> LAB實驗室設備及儀器儀表產品 >> 量具稱量、測量測繪儀器 >> 力學測量?jī)x器 >> 稱重測力傳感器 >> 圓柱式傳感器
產品目錄
| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 中國 | 圓柱式傳感器 | A631780 | 洽詢 | 洽詢 |
產品特點
技術指標
|
額定載荷 Rated capacities(Emax) |
20,25,30,40,50,60,70,100,150,200,300,400t |
|
靈敏度 Sensitivity |
2.0±0.002mV/V |
|
綜合誤差 Total error |
±0.03F.S(20~60t); ±0.05%F.S(70~100t); ±0.1%F.S(150~400t) |
|
蠕變(30分鐘)Creep(30min) |
±0.03%F.S |
|
零點平衡 Zero balance |
±1%F.S |
|
零點溫度影響 TCO |
±0.02%F.S/10ºC |
|
輸出溫度影響 TC SPAN |
±0.02%F.S/10ºC |
|
輸入阻抗 Input resistance |
400 ±10Ω |
|
輸出阻抗 Output resistance |
352 ±3Ω; 352 ±5Ω(L≥15m) |
|
絕緣電阻 Insulation resistance |
≥5000MΩ |
|
溫度補償范圍 Temperature range,compensated |
-10～+40℃ |
|
工作溫度范圍 Temperature range,operating |
-30~70ºC |
|
安全過載 Maximum safe overload |
150%F.S |
|
極限過載 Ultimate overload |
200%F.S |
|
推薦激勵電壓 Excitation,recommend |
10~12VDC |
|
最大激勵電壓 Excitation,maximum |
15VDC |
|
防封等級 Protection Class |
IP68 |
|
材質 Construction |
合金鋼Alloy Steel |
|
電纜 Cable |
Length:12m(20t);14m(25~40t);16m(50~150t) 20m(200~400t)
Diameter: φ8mm; φ6mm(20t); |
測量特性

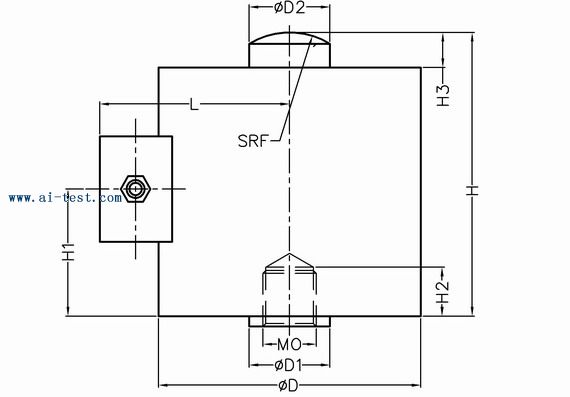

對應尺寸：
|
額定載荷Rated Load(t) |
尺寸Size | |||||||||
|
D |
H |
H1 |
F |
L |
H3 |
D2 |
D1 |
H2 |
MO | |
|
20 |
76 |
82.6 |
48 |
150 |
56 |
9 |
31.8 |
48 |
10 |
M12 |
|
25 |
100 |
117 |
65 |
150 |
76 |
12 |
38 |
38 |
14 |
M20 |
|
30 |
100 |
117 |
65 |
150 |
76 |
12 |
38 |
38 |
10 |
M12 |
|
40 |
100 |
117 |
65 |
150 |
76 |
12 |
38 |
38 |
14 |
M20 |
|
50,60 |
107 |
127 |
66 |
200 |
81 |
12.7 |
58 |
64 |
14 |
M20 |
|
70 |
125 |
142 |
91 |
250 |
86.5 |
13 |
58 |
64 |
14 |
M20 |
|
100 |
165 |
184 |
104 |
300 |
111.8 |
20 |
70 |
70 |
20 |
M20 |
|
150 |
165 |
184 |
104 |
300 |
111.8 |
20 |
70 |
78 |
20 |
M20 |
|
200 |
223 |
250 |
152 |
500 |
137.5 |
20 |
100 |
112 |
36 |
M24 |
|
300,400 |
223 |
250 |
152 |
500 |
137.5 |
20 |
108 |
112 |
36 |
M24 |
物理特性
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| A631780 | 圓柱式傳感器：額定載荷 Rated capacities(Emax)：20,25,30,40,50,60,70,100,150,200,300,400t；靈敏度 Sensitivity：2.0±0.002mV/V；綜合誤差 Total error：±0.03F.S(20~60t); ±0.05%F.S(70~100t); ±0.1%F.S(150~400t)；蠕變(30分鐘)Creep(30min)：±0.03%F.S；零點平衡 Zero balance：±1%F.S；零點溫度影響 TCO：±0.02%F.S/10ºC；輸出溫度影響 TC SPAN：±0.02%F.S/10ºC；輸入阻抗 Input resistance：400 ±10Ω；輸出阻抗 Output resistance：352 ±3Ω; 352 ±5Ω(L≥15m)；絕緣電阻 Insulation resistance：≥5000MΩ；溫度補償范圍 Temperature range,compensated：-10～+40℃；工作溫度范圍 Temperature range,operating：-30~70ºC；安全過載 Maximum safe overload：150%F.S；極限過載 Ultimate overload：200%F.S；推薦激勵電壓 Excitation,recommend：10~12VDC；最大激勵電壓 Excitation,maximum：15VDC；防封等級 Protection Class：IP68；材質 Construction：合金鋼Alloy Steel；電纜 Cable：Length:12m(20t);14m(25~40t);16m(50~150t) 20m(200~400t)Diameter: φ8mm;φ6mm(20t)，；品牌：中國 | 1 | 洽詢 | 洽詢 | 備注 |
