国产三区四区,日韩欧美黄色一级视频,亚洲综合偷拍一区,高潮喷吹av

功 能：

邵氏A型硬度計廣泛應(yīng)用於中低硬度塑膠、各類橡膠、多元脂、皮革、蠟等的硬度測試。產(chǎn)品參照ISO868 和 ISO7619國際標(biāo)

準(zhǔn)生產(chǎn)，符合 GB/T531 、JB6148 和 JJG304 標(biāo)準(zhǔn)。

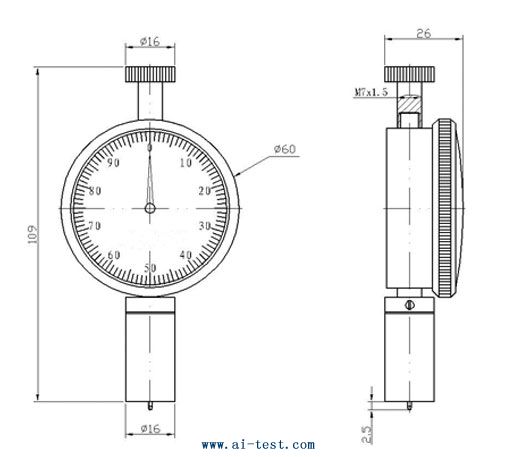

特 點：

指針式指示，讀數(shù)方便、準(zhǔn)確、精度高

手持式設(shè)計，攜帶方便，可手持測量，也可安裝在配套的測試架上測試

使用方法:

把試樣放置在堅固的平面上，拿住硬度計，壓足中孔的壓針距離試塊邊緣至少12mm，平穩(wěn)地把壓足壓在試樣上，不能有任何

振動，并保持壓足平行于試樣表面，以使壓針垂直地壓入試樣，所施加的力要剛好足以使壓足和試樣完全接觸，除另有規(guī)

定，必須在壓足和試樣完全按觸后1秒內(nèi)讀數(shù)，如果是其他間隔時間讀數(shù)則必須說明，在試樣相距至少6mm的不同位置測量硬

度值5次，取其平均值。

使用須知:

⑴、測定前應(yīng)檢查硬度計的指針在自由狀態(tài)下應(yīng)指向零位。如指針量偏離零位時，可以松動右上角壓緊螺釘，轉(zhuǎn)動表面，對

準(zhǔn)零位。然后將硬度計壓在玻璃板上，壓針端面與壓足底面緊密接觸于玻璃板上時，指針應(yīng)指向100+/-1HA，如不指向

100+/-1HA時，可輕微按動壓針幾次，如仍不指100+/-1HA時，則此硬度計不能使用。如在邵氏硬度計測試機架上使用時，可

撥動手柄，使工作臺上升至定荷砝碼抬起，使壓針端面與壓足平面緊密接觸于玻璃工作臺時，指針應(yīng)指向100+/-1HA。如不

指100+/-1HA時， 可調(diào)整工作臺平面的調(diào)節(jié)螺釘，若調(diào)整后指針仍不指100+/-1HA時，最好送生產(chǎn)單位調(diào)整為宜。

⑵、橡膠的試樣及試驗溫度要求； ①、橡膠的試樣厚度不小于6mm，寬度不小于15mm，長度不小于35mm，試樣厚度不足6mm

時，可用同樣膠片重疊測定，但不超過3層。并要求膠片上下平行。 ②、檢定時室溫為23℃±5℃，檢定前硬度計在此溫度

下至少存放1小時。

⑶、塑料試樣及試驗溫度要求； ①、塑料試樣為正方形，邊長50mm、厚度6mm。也允許采用50×15mm的試樣。 ②、在可能

的情況下，試樣在測試前應(yīng)按照GB/T2941-1991規(guī)定在實驗室標(biāo)準(zhǔn)溫度下進(jìn)行調(diào)節(jié)。比對試驗或系列試驗必須在相同溫度下

進(jìn)行。

⑷、橡膠及塑料試樣表面均應(yīng)光滑、平整、不應(yīng)有機械損傷及雜質(zhì)等缺陷。

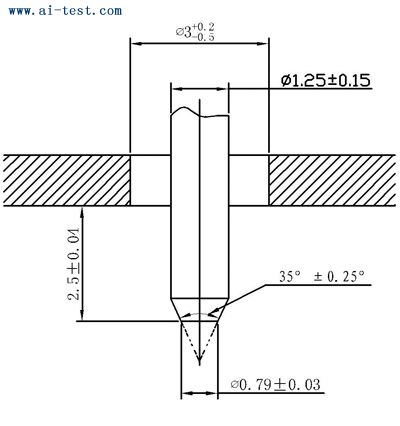

⑸、硬度計使用35000次后，建議每使用10000次左右按GB531規(guī)定檢查彈簧壓力與指針刻度關(guān)系及壓針端部的形狀尺寸。

⑹、硬度計使用完畢后，裝入儀器盒或儀器箱內(nèi)，放置干燥處，防止受潮。

⑺、定荷測定架上的升降小軸和工作臺底部，請注意經(jīng)�？�擦干凈，涂少量防銹油，以防生銹。

⑻、使用邵氏硬度計時，當(dāng)A型硬度計示值低于10HA時是不準(zhǔn)確的，測量結(jié)果不能使用。A型硬度計測量值超出90HA時推薦使

用D型硬度計。
